煙氣在線監測設備安裝規范

煙氣在線監測設備的測量項目有SO2、NOX、O2、煙塵、溫度、壓力、流速等，既可以針對氣體污染物進行監測，也可以監測顆粒物濃度，還有煙氣的相關參數等，整套系統運行成本低，可以根據需求靈活組合，系統采用模塊化結構，組合方便，符合環保部門的相關要求和標準。

煙氣在線監測設備安裝的時候需要選擇合適的安裝地點和位置，一般來說，設備需要安裝在煙氣流速穩定均勻的煙囪管道，而且較好的是直管的部分，監測點位置應設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和距上述部件上游方向不小于2倍直徑處，但以安裝在煙氣排放氣流平穩處為主，以便于能夠對煙囪中的煙氣進行穩定的數據采集和實時的監測。安裝平臺一般按400kg/m2等效均布荷載設計，大于此值時應按實際要求或相鄰的樓面荷載系數設計，平臺一切敞開的邊緣均應設置安全防護欄桿，鋪板應采用大于4mm厚的經防滑處理的鋼板或者采用Φ16的圓鋼制作踏棍，考慮雨天，平臺不得積水。周圍防護欄桿的高度不得低于1200mm，扶手宜采用外徑Φ33.5～50mm的鋼管，立柱宜采用大于等于50×50×4角鋼或Φ33.5～50mm的鋼管，立柱間隙宜為1200mm（外直徑）。現場安裝的時候，需要根據煙氣氣流的方面，使皮托管動壓端口（H口）方向正對氣流方向，靜壓端口（L口）背對氣流方向，然后將儀器和安裝好的法蘭對接，用螺絲和螺母緊固即可；氣路連接方面，需要注意溫壓流底部有一個8mm的快插接頭，反吹氣必須無油無塵，壓力0.4~0.7MPa，接入的220VAC電源線和信號線纜均采用壓線端子，3路4~20mA信號線均采用屏蔽線與配電箱連接。監測室尺寸不低于3000mm（長）×3000mm（寬）×3000mm（高），門尺寸不低于1000mm（寬）×2200mm（高）；室內距地面高度2500mm處，為煙氣伴熱管和電纜管路等開孔鋪設橋架，橋架尺寸為100mm（寬）×50mm（高），機柜背面墻壁靠近地面位置開一Ф30mm孔，用于排放廢氣廢水，地面須比室外地面高10cm，以免雨水倒灌，同時應使用角度較小的坡道，以便搬運機柜。關于售后維護，建議用戶在系統安裝后3天第一次檢查儀器，而后15天再次檢查，如無問題，則可以3個月為間隔檢查。皮托管反吹壓力0.2-0.7MPa，反吹時間根據工況煙塵濃度、溫度、水份等調整，一般每12小時反吹一次，反吹時間1-3分鐘；檢查的內容包括供電和儀表氣源是否正常，觀察上位機顯示的煙氣溫度、壓力、流速等是否在合理范圍之內，可根據現場環境和機組運行情況進行簡單判斷。

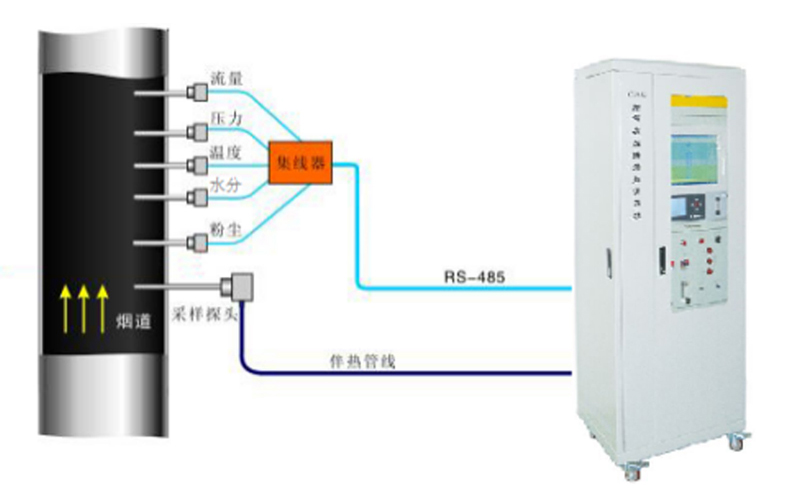

煙氣在線監測設備由氣態污染物監測子系統；顆粒物監測子系統；煙氣參數監測子系統。，功能設計、結構、性能、安裝和試驗等方面的技術要求，均符合國家有關環境保護標準要求，滿足中華人民共和國環境保護行業（HJ/T75-2007、HJ/T76-2007）標準要求。氣態污染物監測包括取樣和預處理單元，氣體分析儀，分析系統等組成，針對SO2、NOX、02的干煙氣濃度進行監測；顆粒物監測子系統采用激光后散射法煙塵監測儀，包括：相關噪聲對消技術、激光發射功率穩定技術、極低噪聲TIA、干擾控制與信號完整性設計、抗惡劣環境設計技術，提供快速、可靠和準確的定量煙塵排放數據； 煙氣參數監測子系統采用皮托管測流速，壓力傳感器測壓力，溫度傳感器測溫度，煙氣濕度采用高溫電容濕度傳感器測量，可實時測量煙氣的溫度、壓力、流速，通過3路模擬信號兩線制4~20mA輸出， 測量精度高、可靠性好、可長期連續工作。 數據采集與處理子系統：由數據采集器、工控機、顯示器和系統軟件等組成，具有完整的數據采集、處理和傳輸功能。 支持局域網分布操作，不但可獲得大量數據，從容適應對各類污染源的監測要求,全面反應污染源排放和治理設施運行的真實情況，而且可得出污染變化規律，為污染預測預報、環境評價提供詳實可靠的技術依據。

煙氣在線監測設備作為整體的系統設備，能夠幫助企業完成對車間廠房等氣體污染物和顆粒物濃度的監測，對接環保平臺，接受環保部門的監督和管理，一套系統配置齊全，后期運維成本也比較低，方便環保部門對產生空氣環境污染嚴重的企業進行統一的管理。
